Ranh giới giữa LOD 300, LOD 350 và LOD 400: Tránh lãng phí chi phí dựng hình

1. Nỗi đau thực tế: Lãng phí ngân sách do đòi hỏi mô hình LOD 400 tràn lan

Trong nhiều hồ sơ mời thầu tư vấn thiết kế tại Việt Nam hiện nay, xuất hiện một hiện tượng phổ biến gây lãng phí nghiêm trọng: Chủ đầu tư sao chép điều khoản kỹ thuật nước ngoài và đưa ra yêu cầu: *"Toàn bộ mô hình BIM giai đoạn thiết kế kỹ thuật phải đạt mức độ chi tiết LOD 400"*.

Yêu cầu thiếu cơ sở này lập tức gây ra chuỗi hệ lụy nặng nề:

• Tê liệt phần cứng: Đưa từng con ốc vít, bu-lông, mối hàn và thanh ren treo ống vào mô hình khiến dung lượng tệp Revit tăng vọt từ 150MB lên hơn 2GB, làm các máy trạm thiết kế liên tục bị văng ứng dụng và giật lag khi xoay góc nhìn.
• Đội chi phí phi lý: Nghiên cứu thực nghiệm được công bố trong cuốn sách *BIM Design Coordination (Chương 7)* chỉ ra rằng: Thời gian và công sức để dựng một mô hình chi tiết LOD 400 tốn gấp 11.3 lần so với mô hình LOD 300. Việc yêu cầu LOD 400 ngay từ khâu thiết kế đẩy chi phí nhân sự lên gấp 3 đến 5 lần một cách vô nghĩa.
• Xung đột trách nhiệm pháp lý: Đơn vị tư vấn thiết kế chịu trách nhiệm về ý đồ thiết kế và khả năng chịu lực của công trình, chứ không thể biết trước nhà thầu thi công sau này sẽ chọn hãng phụ kiện nào, biện pháp cốp pha ra sao hay quy cách bản mã gia công tại xưởng nào để đưa vào mô hình.

2. Khung lý thuyết từ BIM Handbook (2025) và Chuẩn hóa BIMForum

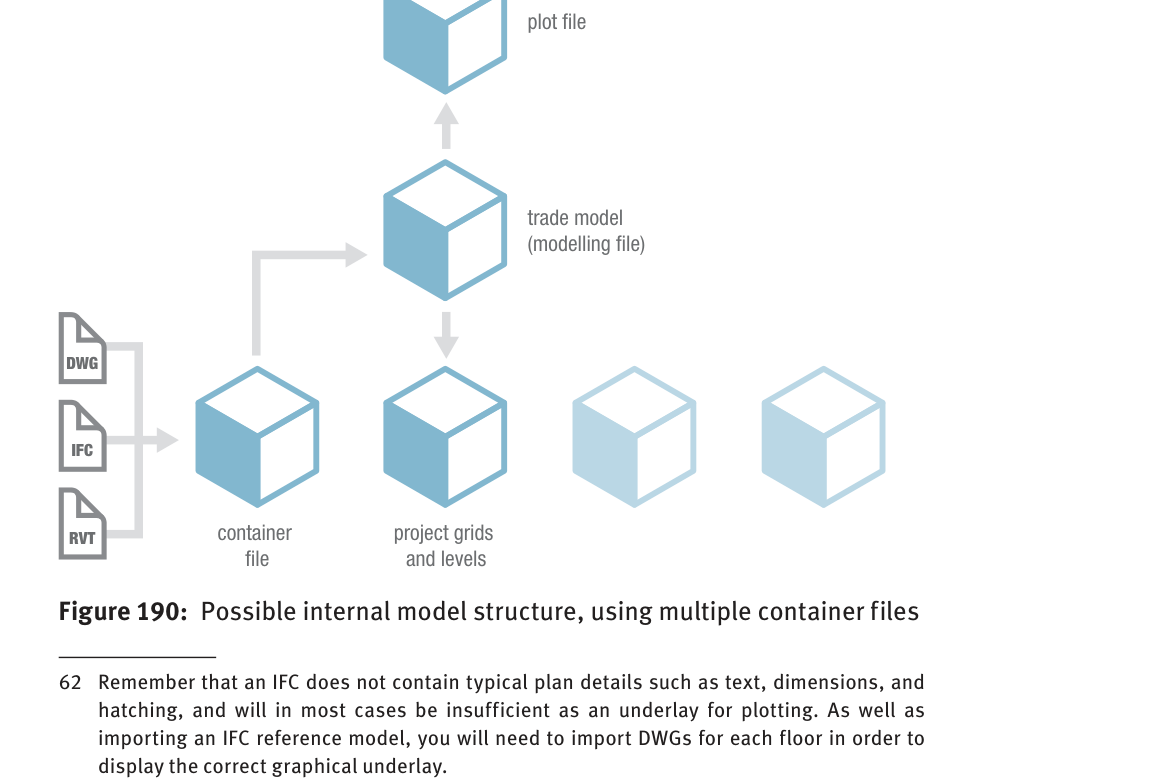

Theo các tác giả Rafael Sacks và cộng sự trong cuốn BIM Handbook (Ấn bản lần 4, 2025 - Chương 5, Mục 5.0 đến 5.2), quá trình thiết kế và thi công là một chuỗi tiến hóa liên tục của dữ liệu. Tiêu chuẩn đặc tả LOD của tổ chức BIMForum phân định ranh giới kỹ thuật giữa 3 cấp độ trọng yếu:

2.1 LOD 300 - Ý đồ thiết kế kỹ thuật (Design Intent)

• Chủ thể thực hiện: Kiến trúc sư và Kỹ sư tư vấn thiết kế.
• Bản chất kỹ thuật: Đối tượng được mô hình hóa dưới dạng một hệ thống hoặc cấu kiện cụ thể với kích thước hình học chính xác (chiều dài, chiều rộng, chiều cao), hình dạng thực, vị trí tọa độ và cao độ tầng chuẩn.
• Ranh giới: Không thể hiện các chi tiết gia công liên kết (không có bu-lông, bản mã, mối hàn, cấu tạo lớp hoàn thiện chi tiết). Dùng để xuất hồ sơ thiết kế kỹ thuật, xin cấp phép xây dựng và lập dự toán khối lượng mời thầu.

2.2 LOD 350 - Phối hợp không gian & Giao diện liên kết (Model Coordination)

• Chủ thể thực hiện: Điều phối viên BIM, Tổng thầu hoặc Nhà thầu chuyên ngành trong giai đoạn chuẩn bị thi công.
• Bản chất kỹ thuật: Là bước đệm sống còn giữa thiết kế và chế tạo. Cấu kiện ở mức LOD 350 bổ sung thêm giao diện liên kết với các hệ thống lân cận (Interfaces with other building systems).
• Ranh giới: Thể hiện rõ các bản mã đầu dầm, vị trí bu-lông neo chân cột, lỗ mở kỹ thuật xuyên sàn/dầm (Block-outs), hệ thống giá đỡ chính và khoảng không gian thao tác bảo trì (Clearance zones). Đây là mức độ chuẩn mực bắt buộc để chạy kiểm tra va chạm không gian trong Navisworks.

2.3 LOD 400 - Chế tạo gia công & Lắp dựng công xưởng (Fabrication & Assembly)

• Chủ thể thực hiện: Nhà thầu phụ chuyên ngành, xưởng gia công kết cấu thép, đơn vị sản xuất ống gió hoặc nhà máy cấu kiện bê tông đúc sẵn.
• Bản chất kỹ thuật: Cấu kiện mang đầy đủ chi tiết gia công vi mô: Góc vát mép hàn, từng đường ren bu-lông, đai kẹp ống, chi tiết uốn móc từng thanh cốt thép (Rebar detailing).
• Ranh giới: Dùng trực tiếp để điều khiển máy cắt CNC, xuất bản vẽ chế tạo xưởng (Shop Drawings) và phiếu giao nhận vật tư tại công trường.

3. Ma trận so sánh cấu kiện dầm, cột, ống gió qua các cấp LOD

Để giúp kỹ sư dễ dàng nhận biết ranh giới dựng hình, bảng ma trận dưới đây phân tích chi tiết cho 3 cấu kiện điển hình:

4. Vì sao LOD 350 là chìa khóa vàng cho điều phối xung đột?

Cuốn sách *BIM Handbook (2025)* nhấn mạnh: Việc không phân định rõ ranh giới giữa LOD 300 và LOD 350 là nguyên nhân hàng đầu khiến các dự án vẫn xảy ra xung đột nghiêm trọng ngoài hiện trường dù trên máy tính báo không có va chạm:

• Khi chạy Navisworks ở mức LOD 300: Phần mềm chỉ quét thân dầm thép và thân ống nước. Kết quả báo khoảng cách còn hở 30mm (đạt an toàn).
• Thực tế ngoài công trường: Bản mã liên kết dầm dày 20mm cộng với đầu bu-lông nhô ra thêm 35mm đã chiếm mất 55mm không gian. Hậu quả là bản mã đâm xuyên thủng đường ống nước, buộc công trường phải dừng thi công để đục cắt sửa chữa.
• LOD 350 giải quyết triệt để: Bằng cách mô hình hóa các bề mặt giao tiếp (Interface) mà không cần vẽ chi tiết các con ốc bên trong, LOD 350 bảo đảm không gian lắp đặt thực tế mà tệp mô hình vẫn nhẹ hơn LOD 400 từ 5 đến 8 lần.

5. Chuyển dịch quốc tế: Từ khái niệm LOD sang chuẩn LOIN theo ISO 19650

Một bước tiến quan trọng được nêu trong *BIM Handbook (Chương 2, Mục 2.3)* là sự chuyển dịch từ thuật ngữ LOD sang Mức độ Cần thiết của Thông tin (Level of Information Need - LOIN) được chuẩn hóa trong tiêu chuẩn ISO 7817-1 và EN 17412-1:

• Khái niệm LOD truyền thống thường bị hiểu nhầm là chỉ đo lường độ phức tạp của hình học 3D (vẽ càng tỉ mỉ càng tốt).
• Tiêu chuẩn LOIN tách bạch rõ ràng 3 thành phần thông tin độc lập:

1. Thông tin hình học: Thể hiện hình khối vừa đủ cho mục đích sử dụng.
2. Thông tin phi hình học (Alphanumeric Information): Mã định danh, nhà sản xuất, tiêu chuẩn nghiệm thu, chứng chỉ vật liệu CO/CQ.
3. Tài liệu kèm theo: Bản vẽ kỹ thuật, biên bản thí nghiệm, hướng dẫn vận hành bảo trì.

6. Bộ quy tắc 5 bước thiết lập ma trận LOD trong hợp đồng dự án

Để bảo vệ quyền lợi cho cả Chủ đầu tư và các Nhà thầu, quy trình ký kết hợp đồng BIM cần áp dụng 5 bước:

1. Xác định mục tiêu sử dụng mô hình trước tiên: Mô hình dùng để xin phép xây dựng chỉ cần LOD 300; mô hình dùng để phối hợp không gian liên bộ môn cần LOD 350; chỉ các cấu kiện đặt gia công tiền chế mới giao nhà thầu phụ làm LOD 400.
2. Không áp dụng LOD cào bằng cho toàn bộ công trình: Lập bảng ma trận cấu kiện chi tiết. Ví dụ: Dầm cột chính và trục kỹ thuật trục đứng áp dụng LOD 350; trong khi tường ngăn phòng hoặc lan can ban công chỉ giữ ở mức LOD 200 - 300.
3. Phân định rõ trách nhiệm chủ trì dựng hình: Giai đoạn thiết kế do Tư vấn đảm nhiệm (tối đa LOD 300); sau khi trúng thầu, Tổng thầu và các Thầu phụ tiếp nhận mô hình để phát triển lên LOD 350 và LOD 400.
4. Kiểm soát dung lượng Family trước khi nạp vào dự án: Nghiêm cấm kỹ sư tải các Family chi tiết từ trang web hãng sản xuất chứa hàng triệu đa giác lưới vào tệp mô hình chung.
5. Nghiệm thu mô hình gắn liền với từng mốc thanh toán: Đơn vị quản lý dự án chỉ phê duyệt thanh toán khi mô hình bàn giao đáp ứng đúng bảng kiểm tra thuộc tính và mức độ chi tiết đã cam kết trong Kế hoạch Thực thi BIM (BEP).
