Bản chất mô hình thông tin: Vì sao mô hình 3D hình học không phải là BIM?

1. Nỗi đau thực tế: Hiểu nhầm phổ biến tại các dự án xây dựng

Trong thực tế triển khai chuyển đổi số tại nhiều doanh nghiệp xây dựng ở Việt Nam, có đến hơn 80% kỹ sư và nhà quản lý ban đầu lầm tưởng rằng: chỉ cần trang bị phần mềm đồ họa 3D (như SketchUp, 3ds Max, hoặc dựng hình Revit đơn thuần để xuất phối cảnh) là đã áp dụng BIM.

Hậu quả của sự nhầm lẫn này vô cùng nghiêm trọng:

• Mô hình 3D dựng rất đẹp mắt nhưng không thể bóc tách được khối lượng dự toán vì các cấu kiện không có tham số kích thước và vật liệu thực.
• Khi điều chỉnh mặt bằng kiến trúc, các mặt cắt và bảng thống kê không tự động cập nhật, dẫn đến việc công trường thi công theo bản vẽ cũ còn phối cảnh thì đã sửa mới.
• Chủ đầu tư tiêu tốn hàng trăm triệu đồng chi phí thuê dựng mô hình nhưng sau khi hoàn thành chỉ nhận về các hình ảnh render mà không sử dụng được cho việc quản lý vận hành tòa nhà.

2. Nguyên lý kỹ thuật từ cuốn sách kinh điển BIM Handbook (2025)

Theo các tác giả Rafael Sacks, Ghang Lee, Luciana Burdi và Marzia Bolpagni trong cuốn BIM Handbook (Ấn bản lần 4, 2025 - Chương 1, Mục 1.1 đến 1.3), công nghệ BIM dựa trên 3 nền tảng trụ cột hoàn toàn tách biệt với CAD truyền thống:

2.1 Cấu trúc đối tượng tham số hướng đối tượng

Trong môi trường CAD 2D/3D thông thường, một bức tường chỉ được tạo thành bởi các đoạn thẳng (Line), đường cong (Arc) hoặc mặt phẳng lưới (Polygon Mesh) vô hồn. Phần mềm không nhận biết được đó là bức tường, cánh cửa hay khối hộp rỗng.

Trong mô hình BIM, bức tường là một đối tượng tham số (Parametric Object). Nó mang các quy luật hình học và mối quan hệ ràng buộc logic:

• Gắn liền với cao độ tầng sàn và cốt trần.
• Tự động đục lỗ chính xác khi chèn đối tượng cửa sổ hoặc cửa đi.
• Tự động tính toán lại diện tích trát và khối lượng xây khi bề dày hoặc chiều cao thay đổi.

2.2 Cơ sở dữ liệu tập trung và liên kết động hai chiều

Mọi khung nhìn trên bản vẽ (mặt bằng, mặt đứng, mặt cắt, phối cảnh trục đo, bảng thống kê khối lượng) chỉ là các lát cắt trực quan hóa khác nhau trích xuất từ một cơ sở dữ liệu duy nhất:

• Thay đổi một con số kích thước trên bảng thống kê cửa sổ lập tức làm thay đổi hình dáng cửa trên mặt bằng và phối cảnh 3D.
• Khử bỏ hoàn toàn nguy cơ sai lệch số liệu giữa bản vẽ kiến trúc và bản vẽ kết cấu do vẽ lại thủ công.

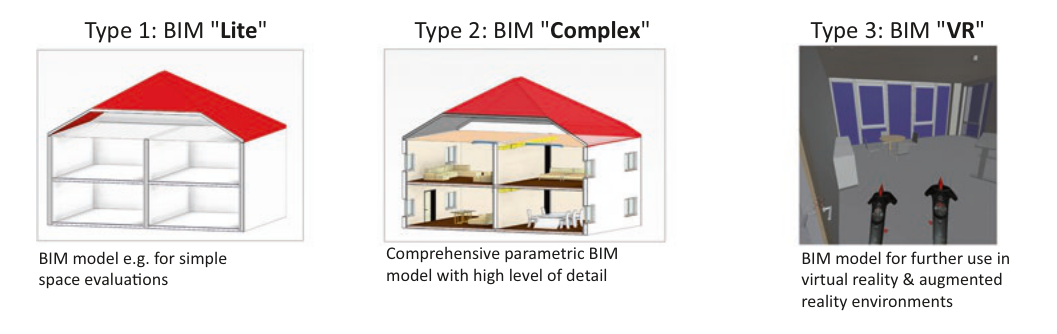

3. Bảng so sánh bản chất kỹ thuật: 3D hình học vs Mô hình BIM

4. Tác động của quyết định sớm: Đường cong MacLeamy

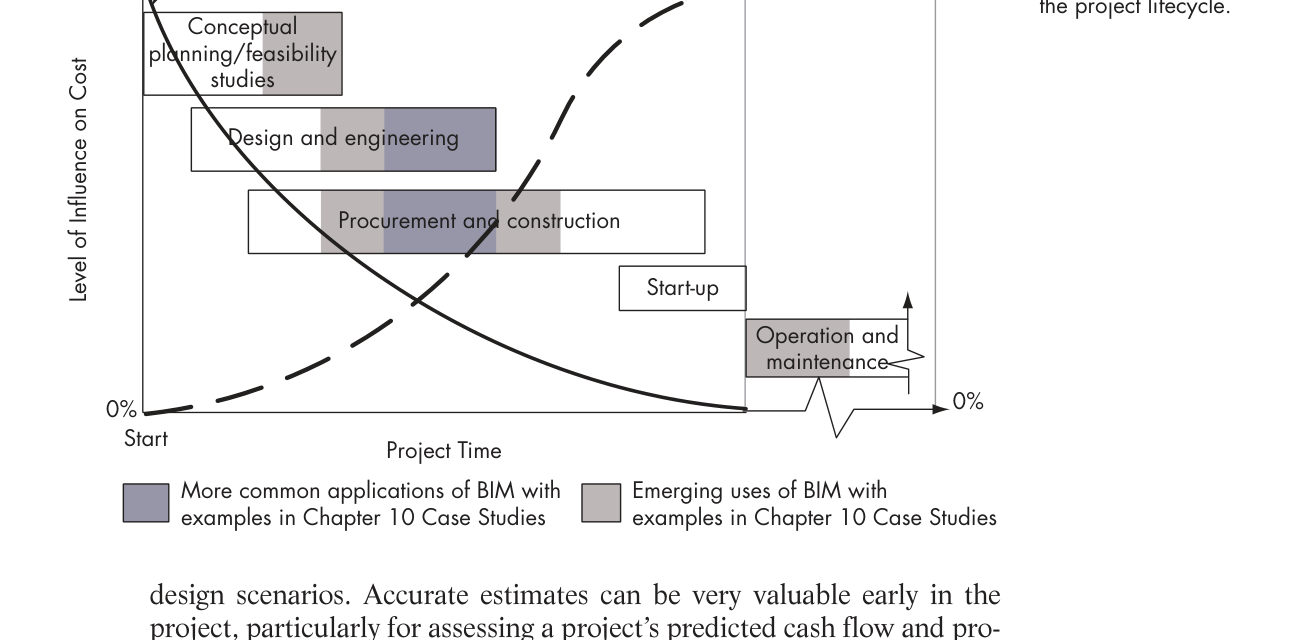

Cuốn sách *BIM Handbook (2025)* trích dẫn đường cong nỗ lực thiết kế nổi tiếng của MacLeamy để minh chứng cho hiệu quả kinh tế vượt trội khi chuyển đổi từ quy trình vẽ sang quy trình quản trị dữ liệu:

• Đường cong truyền thống (Đường số 3): Khối lượng công việc và nỗ lực ra quyết định tập trung nhiều nhất ở giai đoạn triển khai bản vẽ thi công. Lúc này, bất kỳ sự thay đổi nào cũng gây tốn kém chi phí rất lớn và kéo lùi tiến độ dự án.
• Đường cong BIM (Đường số 4): Đẩy toàn bộ nỗ lực điều phối và giải quyết bài toán kỹ thuật về giai đoạn thiết kế ý tưởng và thiết kế cơ sở. Tại thời điểm này, chi phí để sửa một sai sót thiết kế trên máy tính gần như bằng 0.

5. Quy tắc thực hành 5 bước chuyển đổi cho kỹ sư thiết kế

Để xây dựng một mô hình BIM đúng nghĩa phục vụ công trường và chủ đầu tư, đội ngũ kỹ thuật cần tuân thủ 5 nguyên tắc:

1. Khởi tạo đối tượng đúng chủng loại danh mục: Không dùng Family dầm để vẽ lanh-tô giả tường, không dùng sàn để vẽ khối đài móng.
2. Gán mã định danh và hệ thống phân loại thống nhất: Sử dụng bảng mã cấu kiện chuẩn hóa theo Omniclass hoặc Uniclass để phục vụ xuất dự toán tự động.

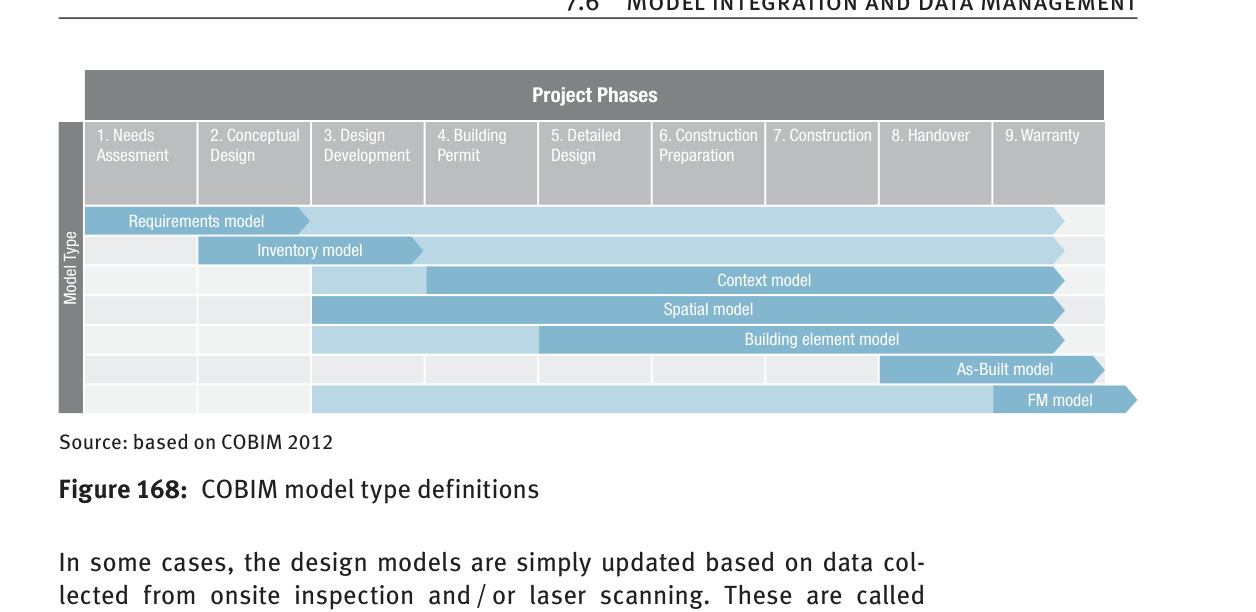

3. Kiểm soát dung lượng và mức độ chi tiết phù hợp: Tuân thủ đúng yêu cầu LOD theo từng giai đoạn, tránh nhồi nhét chi tiết ốc vít bu-lông vào giai đoạn thiết kế kỹ thuật gây nặng tệp.

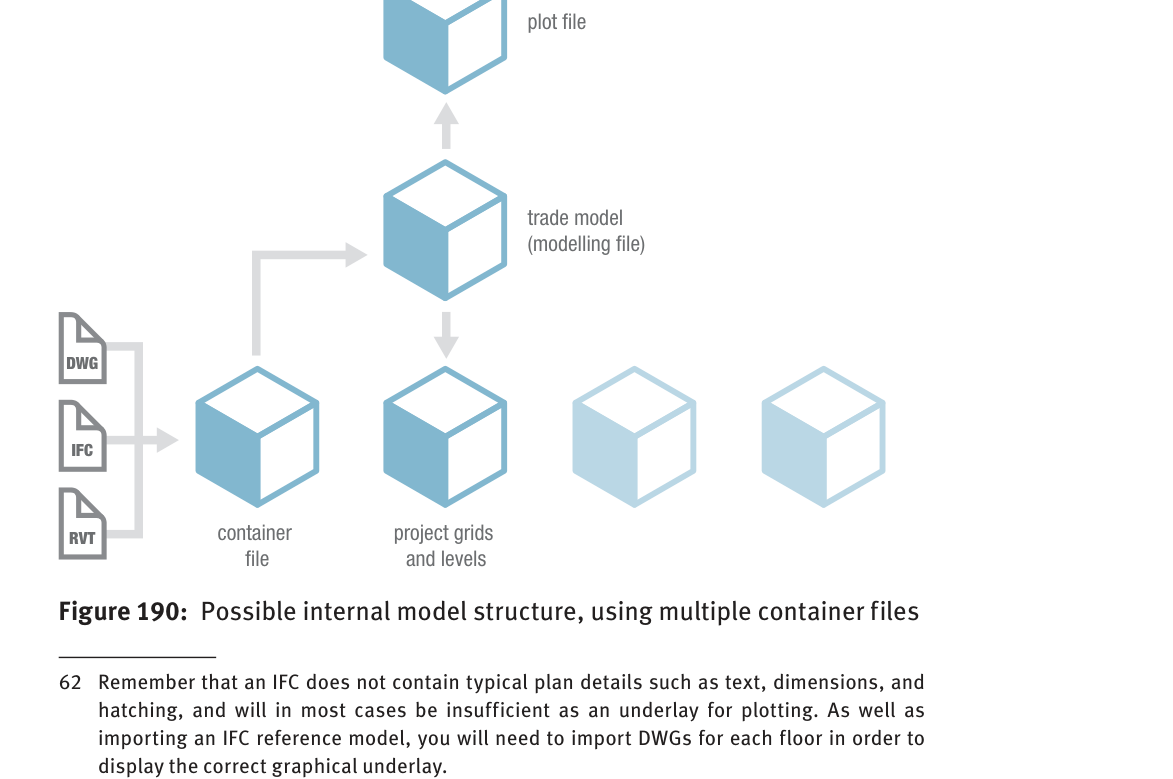

4. Thiết lập liên kết tham số ràng buộc: Mọi dầm, cột, vách phải được khóa vào các trục định vị và tầng cao chuẩn, tuyệt đối không đặt tự do ngoài tọa độ gốc.
5. Kiểm tra chất lượng mô hình định kỳ: Rà soát các cấu kiện trùng lặp, các điểm giao cắt chưa được xử lý liên kết trước khi phát hành hồ sơ.
