Lập tiến độ thi công 4D: Cách liên kết mô hình hình học với nhật ký công trường

1. Nỗi bất lực của biểu đồ tiến độ Gantt truyền thống

Tại các cuộc họp giao ban công trường hàng tuần, chỉ huy trưởng thường phải đối mặt với các vấn đề:

• Bảng tiến độ Microsoft Project hoặc Primavera với hàng nghìn đầu việc dài dằng dặc không ai đủ kiên nhẫn đọc hết ngoài kỹ sư kế hoạch.
• Tiến độ trên giấy báo thi công sàn tầng 5, nhưng thực tế công trường chưa dọn xong cốt pha tầng 4 hoặc cần trục tháp bị vướng vào đường dây điện cao thế lân cận.
• Chủ đầu tư không hình dung được sự chậm trễ của một gói thầu phụ MEP sẽ làm tê liệt toàn bộ dây chuyền hoàn thiện như thế nào.

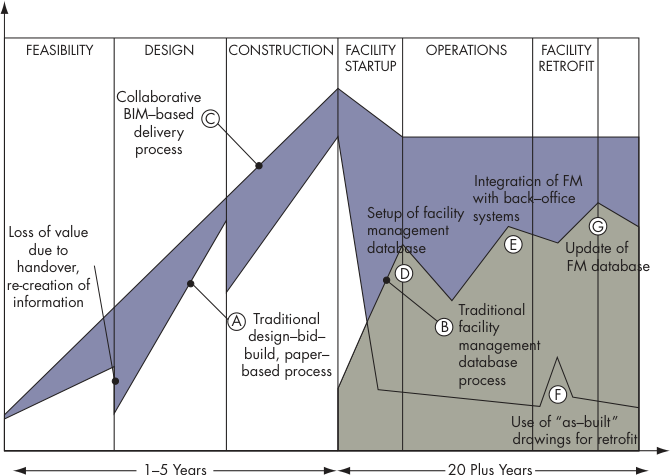

2. Nguyên lý liên kết WBS và đối tượng 3D từ sách BIM Handbook

Theo cuốn sách BIM Handbook (2025 - Chương 6, Mục 6.3 & 6.4), quá trình thiết lập mô hình tiến độ 4D gồm 3 bước logic:

1. Phân rã cấu trúc công việc (Work Breakdown Structure - WBS): Chia nhỏ dự án thành các gói thầu, hạng mục, đợt đổ bê tông và tổ đội thi công.
2. Phân chia cấu kiện mô hình theo phân đoạn thi công: Dùng tính năng Parts hoặc chia cấu kiện trong Revit để một sàn lớn được tách thành 3 phân đoạn đổ bê tông (Pour 1, Pour 2, Pour 3).
3. Ánh xạ đối tượng với đầu việc tiến độ: Gán từng cấu kiện 3D với mã công việc trong bảng tiến độ thông qua các phần mềm chuyên dụng (Synchro 4D, Navisworks TimeLiner).

3. Ma trận 4 trạng thái trực quan hóa cấu kiện 4D

Trong quá trình mô phỏng, mỗi cấu kiện sẽ tự động thay đổi màu sắc hiển thị theo trạng thái tiến độ thời gian thực:

4. Đối soát tiến độ kế hoạch vs Tiến độ thực tế (Planned vs Actual)

Điểm đột phá của mô hình 4D là khả năng đối chiếu song song hai kịch bản trên cùng một màn hình:

• Nửa màn hình bên trái: Thể hiện tiến độ kế hoạch phê duyệt ban đầu (Baseline).
• Nửa màn hình bên phải: Thể hiện tiến độ thực tế được cập nhật từ nhật ký công trường và ảnh chụp thiết bị bay không người lái.
• Bất kỳ cấu kiện nào bị chậm tiến độ sẽ tự động đổi sang màu đỏ nhấp nháy, giúp ban giám đốc phát hiện ngay nút thắt cổ chai để tăng cường nhân lực kịp thời.

5. Quy trình 4 bước triển khai 4D hiệu quả cho chỉ huy trưởng

1. Đồng bộ mã định danh công việc: Đảm bảo trường mã WBS trong bảng tiến độ khớp với mã phân đoạn được gán trong mô hình Revit.
2. Cập nhật dữ liệu hàng tuần: Định kỳ chiều thứ Sáu nạp khối lượng thực tế hoàn thành vào tệp 4D để xuất báo cáo hình ảnh cho cuộc họp giao ban đầu tuần.
3. Mô phỏng mặt bằng di chuyển thiết bị: Đưa các thiết bị thi công lớn (máy ép cọc, cần trục bánh xích, xe bồn bê tông) vào mô hình để kiểm tra bán kính hoạt động và tránh xung đột đường vận chuyển.
4. Trình chiếu cho thầu phụ trước mỗi đợt thi công: Tổ chức buổi chiếu mô phỏng 4D dài 5 phút cho các tổ trưởng tổ đội để mọi người nắm rõ thứ tự lắp dựng không gian.
