Kiểm soát chất lượng mô hình BIM Model QA/QC: Bộ tiêu chí đánh giá Đạt / Không đạt

1. Nỗi đau thực tế: Mô hình rác được che đậy dưới vẻ ngoài bóng bẩy

Một thực trạng nhức nhối khi chủ đầu tư nhận bàn giao mô hình BIM từ các đơn vị tư vấn:

• Mở phối cảnh 3D lên nhìn rất đẹp, màu sắc hài hòa và đầy đủ chi tiết phối cảnh.
• Nhưng khi bấm vào cấu kiện để kiểm tra sâu thì phát hiện:
• Cột bê tông bị vẽ đè hai lần lên cùng một vị trí (Duplicate Elements).
• Tường nhà vệ sinh bị vẽ xuyên thủng qua dầm bê tông cốt thép mà không được liên kết.
• Hàng nghìn đối tượng Family bị đặt sai danh mục (dùng Generic Model để vẽ dầm, sàn, cầu thang).
• Các trường thông tin về mác bê tông, mã vật liệu và nhà sản xuất hoàn toàn bị bỏ trống.
• Mô hình này hoàn toàn vô giá trị cho việc bóc tách khối lượng và không thể đưa vào phần mềm điều phối thi công.

2. Khung kiểm tra chất lượng 4 cấp độ từ sách BIM Design Coordination

Theo cuốn sách BIM Design Coordination (2019 - Chương 3 & 4), quy trình QA/QC chuẩn mực được tiến hành tuần tự qua 4 cánh cổng kiểm soát độc lập:

2.1 Cấp độ 1: Kiểm tra tính toàn vẹn hình học (Geometric Integrity)

• Không có đối tượng trùng lặp hoặc chồng lấn lên nhau trong cùng một tệp.
• Các liên kết giao cắt cấu kiện (Join Geometry) giữa dầm, cột, sàn và tường được xử lý triệt để.
• Tọa độ gốc dự án (Project Base Point) và cao độ mốc chuẩn phải trùng khít 100% với tệp định vị khu đất.

2.2 Cấp độ 2: Kiểm tra cấu trúc danh mục và tiêu chuẩn đặt tên (Standards & Naming)

• 100% cấu kiện phải được tạo đúng danh mục chuẩn của Revit (không sử dụng danh mục Generic Models quá 2% tổng số cấu kiện).
• Tên tệp, tên Family, tên kiểu (Type), tên tầng và tên vật liệu phải tuân thủ nghiêm ngặt quy ước mã hóa đã ban hành trong Kế hoạch Thực thi BIM (BEP).

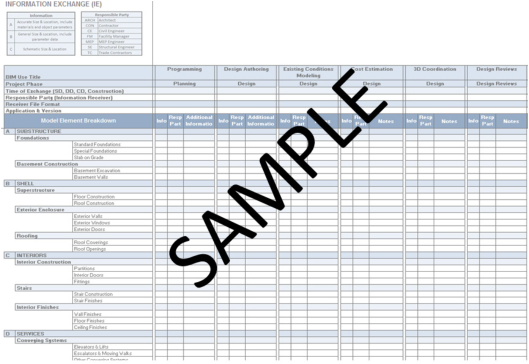

2.3 Cấp độ 3: Kiểm tra tính đầy đủ của dữ liệu tham số (Information Completeness)

• Các trường tham số bắt buộc trong hồ sơ EIR (mã cấu kiện, mác vật liệu, giới hạn chịu lửa, mã định mức chi phí) phải được điền đầy đủ, không để trống.
• Kiểm tra tính hợp lệ của định dạng dữ liệu (ví dụ: trường ngày tháng phải đúng chuẩn YYYY-MM-DD, trường thể tích phải là số dương).

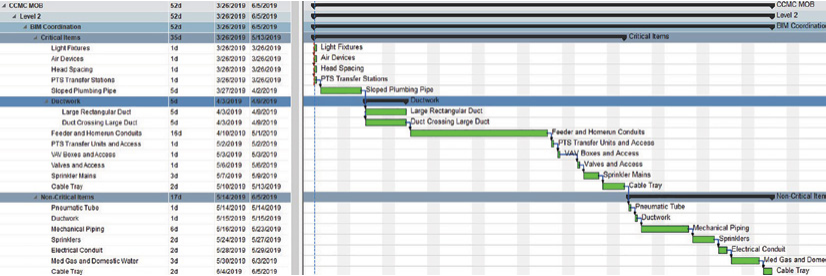

2.4 Cấp độ 4: Kiểm tra khả năng phối hợp không gian (Spatial Coordination)

• Không còn xung đột cấp 1 giữa hệ thống kết cấu chịu lực và hệ thống cơ điện chính.
• Đảm bảo khoảng không gian thao tác bảo dưỡng (Clearance) xung quanh các thiết bị máy móc.

3. Bảng tiêu chí đánh giá Đạt / Không đạt (Pass/Fail Checklist)

4. Tự động hóa kiểm tra bằng công cụ Model Checker

Thay vì dùng mắt thường kiểm tra hàng trăm nghìn cấu kiện:

• Cài đặt phần mềm kiểm tra tự động (như Autodesk Model Checker for Revit hoặc Solibri).
• Thiết lập tệp cấu hình quy tắc kiểm tra XML chuẩn của doanh nghiệp.
• Bấm nút chạy: Phần mềm tự động xuất ra một bản báo cáo điểm số chất lượng (ví dụ: Mô hình đạt 94/100 điểm) kèm danh sách chi tiết các cấu kiện vi phạm để kỹ sư sửa chữa trong vòng vài phút.

5. Quy tắc nghiệm thu gắn liền với đợt thanh toán tài chính

• Ban Quản lý Dự án tuyệt đối không chấp thuận thanh toán giai đoạn thiết kế nếu điểm số kiểm toán QA/QC của mô hình dưới 90/100 điểm.
• Biên bản kiểm toán chất lượng mô hình có chữ ký của Quản lý BIM là tài liệu pháp lý bắt buộc trong hồ sơ nghiệm thu thanh toán theo quy định của hợp đồng.
