Phương pháp phân loại và lọc 1.000 xung đột Navisworks xuống 20 va chạm cốt lõi

1. Nỗi ám ảnh 'Ngập tràn va chạm' trong các dự án cơ điện và kết cấu

Trong các buổi họp phối hợp kỹ thuật tại dự án, tình huống sau đây diễn ra rất phổ biến:

• Điều phối viên BIM bấm nút chạy kiểm tra xung đột trong phần mềm Autodesk Navisworks giữa toàn bộ mô hình Kết cấu và Cơ điện.
• Kết quả trả về một bản báo cáo dài hàng trăm trang với hơn 1.500 điểm va chạm.
• Toàn bộ kỹ sư Kiến trúc, Kết cấu và MEP rơi vào trạng thái hoang mang, mất cả tuần để ngồi lật từng điểm xung đột nhưng thực chất 95% trong số đó là các va chạm không có giá trị thi công.

2. Phân loại 3 dạng xung đột không gian theo sách BIM Handbook

Theo cuốn sách *BIM Handbook (2025 - Chương 5)* và cuốn *BIM Design Coordination (2019 - Chương 3)*, xung đột trong mô hình được chia làm 3 cấp độ khác nhau về bản chất:

1. Va chạm cứng (Hard Clash):

• Hai cấu kiện vật lý chiếm dụng cùng một không gian hình học.
• Ví dụ: Dầm bê tông cốt thép đâm xuyên ngang qua ống gió cấp chính; cột kết cấu nằm đè lên đường ống cấp nước trục đứng.

1. Va chạm mềm và khoảng hở cách ly (Soft Clash / Clearance Clash):

• Các cấu kiện không chạm trực tiếp vào nhau nhưng vi phạm khoảng cách an toàn vận hành hoặc không gian thao tác lắp đặt.
• Ví dụ: Đường ống nước nóng đặt quá sát khay cáp điện; khoảng cách giữa mặt bích van và trần thạch cao nhỏ hơn 200mm khiến công nhân không thể luồn tay vào bảo dưỡng.

1. Xung đột trình tự thi công thời gian 4D (Time/4D Clash):

• Xung đột xảy ra khi hai nhà thầu phải cùng thi công tại một vị trí hẹp trong cùng một khoảng thời gian, hoặc cấu kiện lớn được đưa vào sau khi cửa phòng đã xây kín.

3. Ma trận quy tắc ưu tiên xử lý không gian (Space Hierarchy)

Khi xảy ra va chạm cứng, bộ môn nào phải nhường đường cho bộ môn nào? Đội ngũ kỹ sư cần tuân thủ bảng ma trận ưu tiên từ cao xuống thấp đã được đúc kết từ thực tiễn công trường:

4. Kỹ thuật loại bỏ 95% va chạm rác trong Navisworks

Để giảm số lượng xung đột từ hàng nghìn xuống chỉ còn 20 - 30 điểm then chốt cần giải quyết trong cuộc họp, hãy áp dụng 3 bộ lọc nâng cao:

4.1 Thiết lập dung sai lắp đặt (Tolerance) thông minh

• Mặc định dung sai trong Navisworks là 0.000m. Điều này khiến mọi điểm tiếp xúc danh nghĩa (mặt dưới sàn tiếp xúc với đỉnh tường, ống đi xuyên qua lỗ mở vừa khít) đều bị báo là lỗi.
• Đặt dung sai từ 10mm đến 25mm cho các đợt kiểm tra đầu tiên để bỏ qua các sai lệch kích thước nhỏ không ảnh hưởng thi công.

4.2 Nhóm va chạm theo khu vực không gian (Clash Grouping)

• Tuyệt đối không để các điểm va chạm rời rạc. Hãy dùng chức năng gom nhóm (Group Clashes):
• Nhóm theo một đường ống duy nhất: Một tuyến ống gió dài đâm qua 10 thanh giằng kết cấu chỉ được tính là 1 vấn đề cần xử lý (thay đổi cao độ đáy ống), thay vì đếm thành 10 lỗi riêng biệt.
• Nhóm theo căn hộ hoặc khu vực trục kỹ thuật (Shaft).

4.3 Khử lỗi giao cắt phụ kiện bu-lông và thanh treo

• Tạm thời ẩn các đối tượng phụ trợ như ty treo, giá đỡ, đai kẹp trong giai đoạn điều phối không gian tổng thể để tập trung vào thân ống và cấu kiện chính.

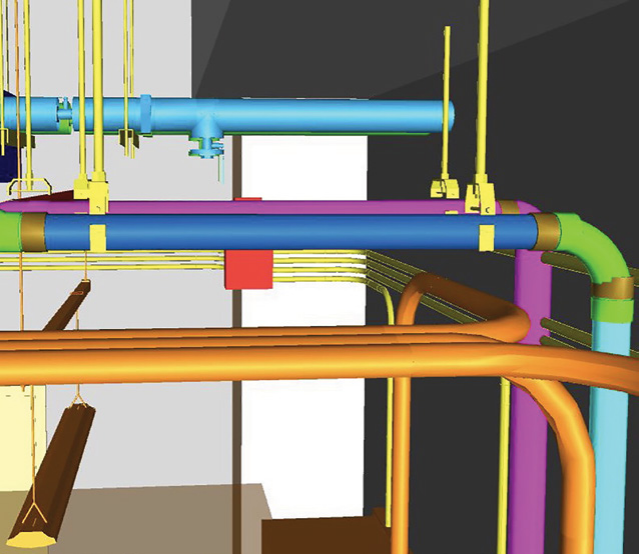

5. Xóa bỏ vấn nạn chụp ảnh màn hình: Ứng dụng chuẩn mở BCF

Sau khi lọc được danh sách các va chạm thực sự nghiêm trọng, thay vì chụp ảnh màn hình khoanh tròn đỏ gửi qua ứng dụng trò chuyện (gây thất lạc thông tin và không có tọa độ), hãy xuất lỗi sang định dạng BCF (BIM Collaboration Format):

• Tệp BCF lưu lại chính xác tọa độ camera 3D, góc nhìn, ID của các cấu kiện va chạm và người chịu trách nhiệm sửa chữa.
• Kỹ sư thiết kế chỉ cần mở tệp BCF ngay trong Autodesk Revit, phần mềm sẽ tự động xoay camera tới đúng góc va chạm đó để kỹ sư chỉnh sửa chỉ trong vài giây.
