Kết nối dữ liệu quét laser 3D vào mô hình hoàn công: Kiểm soát sai lệch thi công

1. Điểm đau thực tế: Bản vẽ hoàn công vẽ lại bằng niềm tin

Một vấn đề nan giải trong công tác nghiệm thu công trình tại Việt Nam:

• Bản vẽ hoàn công truyền thống thực chất là bản vẽ thiết kế ban đầu được đóng thêm con dấu "Bản vẽ hoàn công", trong khi thực tế công trường đã thay đổi rất nhiều vị trí tường xây và đường ống ngầm.
• Khi bàn giao cho đơn vị cải tạo sửa chữa sau này, việc khoan đục vào tường thường xuyên trúng vào các tuyến cáp điện và ống nước ngầm nằm lệch so với bản vẽ, gây chập điện và ngập nước.
• Đối với các công trình di sản hoặc nhà xưởng cũ cần nâng cấp, việc thiếu hồ sơ hiện trạng chính xác khiến công tác thiết kế cải tạo kéo dài và đội chi phí gấp nhiều lần.

2. Nguyên lý kỹ thuật từ cuốn sách kinh điển BIM Handbook (2025)

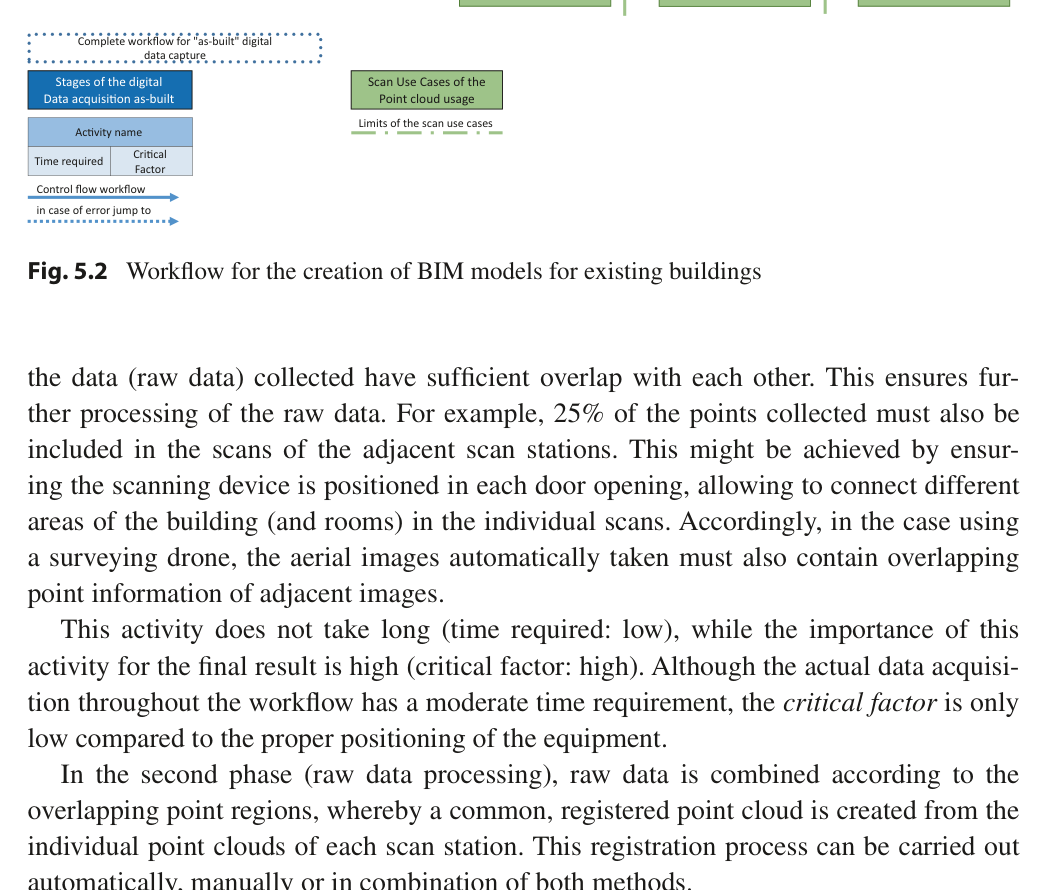

Theo các tác giả cuốn BIM Handbook (2025 - Chương 6, Mục 6.6 & Chương 7), quy trình Scan-to-BIM diễn ra qua 3 bước công nghệ chuẩn xác:

1. Thu thập dữ liệu thực địa bằng máy quét laser (Data Acquisition):

• Đặt máy quét laser tại các vị trí mốc trắc địa trong công trình.
• Tia laser quét qua bề mặt cấu kiện với tốc độ lên đến hàng triệu điểm mỗi giây, ghi nhận chính xác tọa độ không gian (X, Y, Z) và màu sắc thực tế (RGB).

1. Ghép nối đám mây điểm (Point Cloud Registration):

• Sử dụng phần mềm chuyên dụng (như Leica Cyclone hoặc Autodesk ReCap) để ghép các trạm quét riêng lẻ lại với nhau thành một tệp dữ liệu đám mây điểm thống nhất cho toàn bộ tòa nhà.

1. Mô hình hóa hoàn công (As-built Modeling):

• Nạp tệp đám mây điểm trực tiếp vào môi trường phần mềm BIM (Revit).
• Kỹ sư dựng lại các cấu kiện hình học dựa trên đúng lớp vỏ điểm tọa độ thực tế, phản ánh chính xác độ nghiêng của cột bê tông và độ võng của sàn.

3. Ma trận phân tích sai lệch thi công (Heatmap Deviation Analysis)

Điểm đột phá vượt trội của công nghệ Scan-to-BIM là khả năng tạo biểu đồ nhiệt so sánh trực quan giữa mô hình thiết kế và thực tế thi công:

4. Ứng dụng Scan-to-BIM trong thi công sàn phẳng khẩu độ lớn

Một bài toán thực tế rất thành công tại các dự án nhà xưởng cao cấp:

• Sau khi đổ bê tông sàn diện tích 10.000m2, tiến hành quét laser toàn bộ mặt sàn ngay trong đêm.
• Phần mềm tự động xuất ra bản đồ cao độ độ phẳng mặt sàn (Floor Flatness & Levelness - FF/FL).
• Chỉ huy trưởng phát hiện ngay các vị trí trũng đọng nước hoặc gồ cao để công nhân mài phẳng hoặc bù phụ vữa tự san phẳng trước khi lớp bê tông đông kết hoàn toàn, tiết kiệm hàng trăm triệu đồng chi phí xử lý sau này.

5. Checklist 4 bước ứng dụng quét laser hoàn công cho dự án

1. Khảo sát hệ thống mốc tọa độ chuẩn trước khi quét: Định vị các bia ngắm trắc địa trùng với hệ tọa độ quốc gia để đám mây điểm khớp khít với mô hình thiết kế.
2. Tối ưu hóa dung lượng tệp đám mây điểm: Khử bỏ các điểm nhiễu (người đi lại, bụi bẩn) và nén tệp sang định dạng .rcp để máy trạm không bị giật lag khi làm việc.
3. Xác định mức độ dung sai cho phép trong hồ sơ EIR: Quy định rõ: Chỉ dựng lại các cấu kiện bị sai lệch vượt quá 15mm so với thiết kế để tránh lãng phí thời gian mô hình hóa vụn vặt.
4. Lưu trữ tệp đám mây điểm gốc vào phân vùng Archived: Đảm bảo dữ liệu trắc đạc nguyên bản được lưu trữ vĩnh viễn phục vụ công tác kiểm toán và đối chiếu bảo hành sau này.
