Nhận diện lỗi bản vẽ kỹ thuật tự động bằng mô hình thị giác máy tính kết hợp LLM

1. Nỗi đau thực tế: Hàng nghìn bản vẽ 2D chứa đầy mâu thuẫn ngầm

Thực tế tại thị trường xây dựng Việt Nam hiện nay, hơn 70% các dự án vẫn phát hành hồ sơ thiết kế dưới dạng bản vẽ 2D CAD hoặc tệp PDF:

• Bản vẽ mặt bằng kiến trúc thể hiện cửa sổ rộng 1.4m, nhưng bảng thống kê cửa lại ghi 1.2m, và mặt cắt kết cấu lại thể hiện lanh-tô rộng 1.6m.
• Kỹ sư hiện trường không thể phát hiện ra sự mâu thuẫn này cho đến khi thợ xây tường xong và lắp cửa vào không vừa, gây ra những tranh cãi nảy lửa giữa nhà thầu và tư vấn thiết kế.
• Công tác rà soát lỗi hồ sơ thiết kế (Clash Drawings Review) phụ thuộc hoàn toàn vào cặp mắt của các kỹ sư già dặn kinh nghiệm, tốn kém hàng tháng trời mà vẫn thường xuyên bỏ sót những lỗi ngớ ngẩn.

2. Kiến trúc giải pháp kỹ thuật kết hợp Vision AI + LLM

Quy trình nhận diện và xử lý bản vẽ kỹ thuật số hóa diễn ra qua chuỗi 4 pha công nghệ hiện đại:

1. Phân tách và làm sạch tệp bản vẽ (Drawing Normalization):

• Chuyển đổi các trang bản vẽ PDF độ phân giải cao thành ảnh vector hoặc ma trận điểm ảnh.
• Nhận diện khung tên, tách riêng phần mặt bằng và phần bảng biểu ghi chú.

1. Nhận diện đối tượng hình học bằng Computer Vision:

• Sử dụng các mạng nơ-ron tích chập (YOLOv8 hoặc mô hình tùy biến) để nhận diện các ký hiệu kỹ thuật: Trục định vị, cột bê tông, cửa đi, đường kích thước (Dimension line).

1. Trích xuất ngữ nghĩa và đối soát thông số bằng LLM:

• Mô hình ngôn ngữ đọc toàn bộ các dòng chữ ghi chú, số đo kích thước và bảng thống kê.
• So khớp chéo giữa số đo trên đường dầm với bảng danh mục cấu kiện để tìm ra điểm vênh lệch số liệu.

1. Tự động dựng mô hình Revit 3D:

• Xuất dữ liệu tọa độ không gian và kích thước sang lệnh gọi API để tự động vẽ lại dầm, cột, tường vào Autodesk Revit mà không cần con người đồ lại bằng tay.

3. Ma trận các dạng lỗi bản vẽ được AI phát hiện tự động

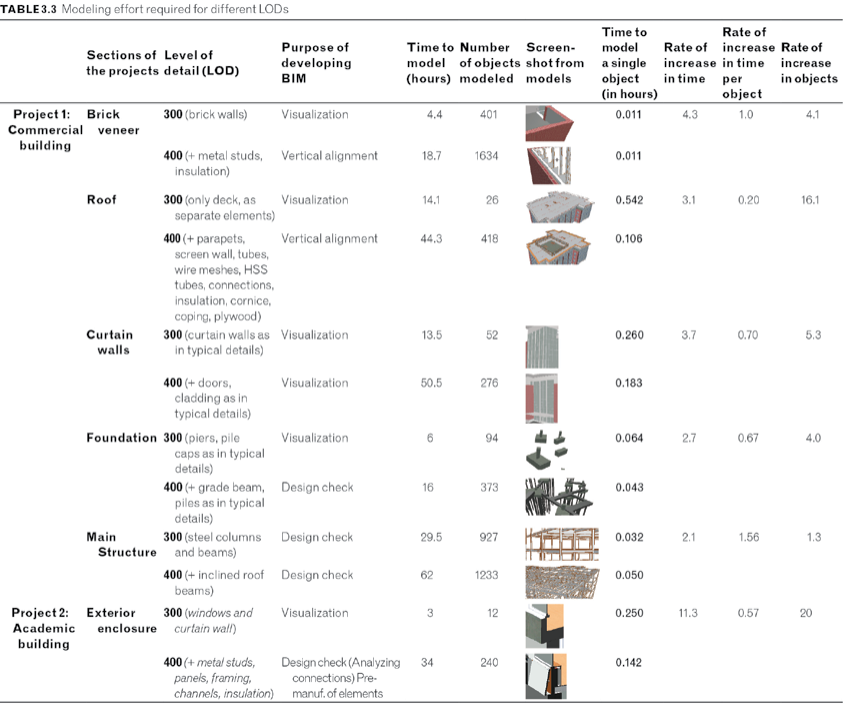

4. Tự động hóa dựng mô hình 3D: Tiết kiệm 85% thời gian tạo dựng ban đầu

Bước tiến vượt bậc của công nghệ này tại VPI:

• Từ một bộ hồ sơ bản vẽ kết cấu 2D dạng PDF, hệ thống AI Vision bóc tách toàn bộ tọa độ lưới trục và tiết diện dầm cột.
• Kích hoạt máy chủ kết nối tự động (MCP Server) bắn lệnh trực tiếp vào phần mềm Autodesk Revit:
• Tự động tạo Level tầng sàn.
• Tự động dựng hệ thống Grid trục.
• Tự động dựng hàng trăm cây cột và dầm bê tông đúng vị trí chỉ sau 3 phút.

5. Giá trị mang lại cho các ban quản lý dự án

• Tiết kiệm hàng trăm triệu đồng chi phí thuê dựng hình: Giảm tải các công việc chân tay cho đội ngũ kỹ sư trẻ, tập trung vào công tác giải quyết bài toán kỹ thuật phức tạp.
• Rà soát 100% hồ sơ trước khi mở thầu: Phát hiện toàn bộ các điểm sai sót trong bản vẽ thiết kế để yêu cầu tư vấn chỉnh sửa trước khi phát hành hồ sơ mời thầu, chấm dứt tình trạng phát sinh ngoài hiện trường.
