Khung công nghệ OpenBIM: Phân biệt vai trò của IFC, BCF và IDM trong luồng dữ liệu

1. Nỗi sợ hãi bị trói buộc phần mềm độc quyền (Vendor Lock-in)

Một trở ngại lớn nhất khi triển khai BIM quy mô doanh nghiệp là rào cản tương thích phần mềm:

• Đơn vị kiến trúc sử dụng phần mềm A, kỹ sư kết cấu quen dùng phần mềm B, tổng thầu MEP lại sử dụng hệ sinh thái C.
• Khi cần trao đổi dữ liệu, các bên xuất ra bản vẽ 2D hoặc các định dạng trung gian bị mất sạch thuộc tính thông tin, chỉ còn lại hình khối vô hồn.
• Chủ đầu tư bị lệ thuộc hoàn toàn vào một nhà cung cấp phần mềm duy nhất, đối mặt với rủi ro chi phí bản quyền tăng vọt hàng năm và dữ liệu công trình 50 năm sau không còn phần mềm để mở.

2. Tam giác tiêu chuẩn OpenBIM: IFC, BCF và IDM

Theo cuốn sách BIM Handbook (2025 - Chương 2, Mục 2.3 đến 2.5) và *The BIM Manager (2025 - Chương 3)*, hệ sinh thái dữ liệu mở được vận hành trên 3 chân vạc kỹ thuật hoàn chỉnh:

2.1 IFC (Industry Foundation Classes) - Ngôn ngữ hình học và thuộc tính

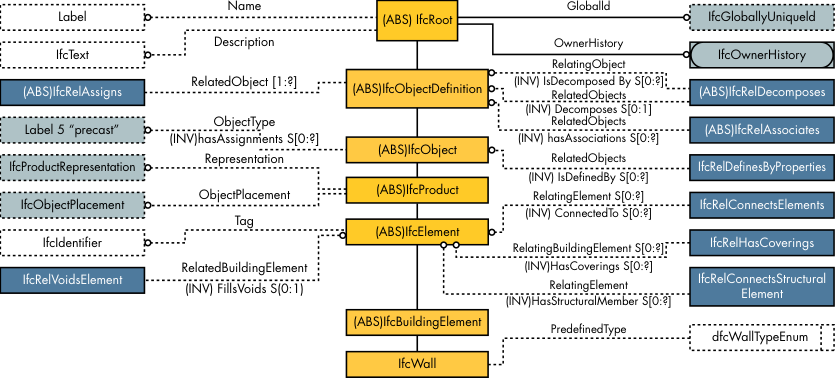

• Vai trò: Là lược đồ dữ liệu mở đạt chuẩn quốc tế (ISO 16739-1). IFC định nghĩa cấu trúc dữ liệu cho toàn bộ ngành xây dựng từ cấp độ dự án (IfcProject), tòa nhà (IfcBuilding), tầng (IfcBuildingStorey) đến từng cấu kiện vật lý (IfcWall, IfcBeam, IfcPipeSegment).
• Đặc tính: Cho phép truyền tải mô hình 3D nguyên vẹn kèm toàn bộ bảng thuộc tính vật lý, kích thước và định mức sang bất kỳ phần mềm nào có hỗ trợ OpenBIM mà không bị méo mó hình học.

2.2 BCF (BIM Collaboration Format) - Giao thức giao tiếp và giải quyết xung đột

• Vai trò: Tiêu chuẩn hóa thông điệp trao đổi kỹ thuật (ISO 21597). Thay vì phải gửi cả tệp mô hình hàng trăm Megabyte để báo một lỗi va chạm, kỹ sư chỉ cần gửi một tệp BCF dung lượng vài Kilobyte.
• Đặc tính: Lưu lại góc quay camera 3D, danh sách GUID cấu kiện liên quan, người chịu trách nhiệm, bình luận trao đổi và trạng thái đóng/mở lỗi.

2.3 IDM (Information Delivery Manual) - Cẩm nang đặc tả luồng trao đổi

• Vai trò: Chuẩn hóa quy trình nghiệp vụ (ISO 29481-1). Xác định rõ ai cần thông tin gì, vào thời điểm nào và với định dạng nào trong suốt chu trình dự án.
• Đặc tính: Giúp các bên tránh việc cung cấp thừa dữ liệu rác hoặc thiếu các trường thông tin trọng yếu phục vụ tính toán kết cấu và dự toán.

3. Ma trận so sánh chức năng giữa các tiêu chuẩn OpenBIM

4. Hướng dẫn thiết lập xuất tệp IFC chuẩn xác từ phần mềm thiết kế

Để xuất tệp IFC từ phần mềm thiết kế (như Revit hay ArchiCAD) mà không bị lỗi mất cấu kiện hoặc lệch tọa độ, hãy tuân thủ 4 quy tắc cốt lõi:

1. Chọn phiên bản IFC phù hợp: Với các dự án xây dựng dân dụng thông thường, sử dụng phiên bản IFC 2x3 Coordination View 2.0 hoặc IFC 4 Design Transfer View. Với các dự án hạ tầng giao thông và cầu cảng, bắt buộc sử dụng IFC 4.3.
2. Cấu hình bảng ánh xạ đối tượng (Export Mapping): Đảm bảo từng danh mục Family được gắn đúng vào thực thể IFC tương ứng (ví dụ: gán sàn ban công vào IfcSlab, lan can vào IfcRailing).
3. Đồng bộ hóa tọa độ gốc: Thiết lập xuất tệp theo tọa độ chia sẻ (Shared Coordinates) để khi ghép các bộ môn lại với nhau, mô hình khớp khít 100% mà không bị lệch tâm.
4. Lọc bảng tham số xuất bản (Property Sets): Chỉ xuất các nhóm tham số chung cần thiết (Pset_WallCommon, Pset_BeamCommon), loại bỏ các tham số rác nội bộ để tối ưu hóa dung lượng tệp.

5. Lợi ích dài hạn cho Chủ đầu tư khi áp dụng OpenBIM

• Bảo tồn tài sản số bền vững: Dữ liệu hoàn công có thể mở và khai thác sau 20 - 50 năm bằng các phần mềm mã nguồn mở mà không phụ thuộc vào tình trạng phá sản hay đổi chính sách của hãng phần mềm.
• Tối ưu hóa chi phí vận hành: Dễ dàng đấu thầu dịch vụ quản lý tòa nhà và chuyển giao mô hình cho các đơn vị vận hành khác nhau mà không phải dựng lại mô hình từ đầu.
• Mở rộng cơ hội hợp tác quốc tế: Dễ dàng kết nối với các đối tác tư vấn và nhà thầu nước ngoài trên cùng một nền tảng ngôn ngữ kỹ thuật chuẩn hóa toàn cầu.
